Aprašymas

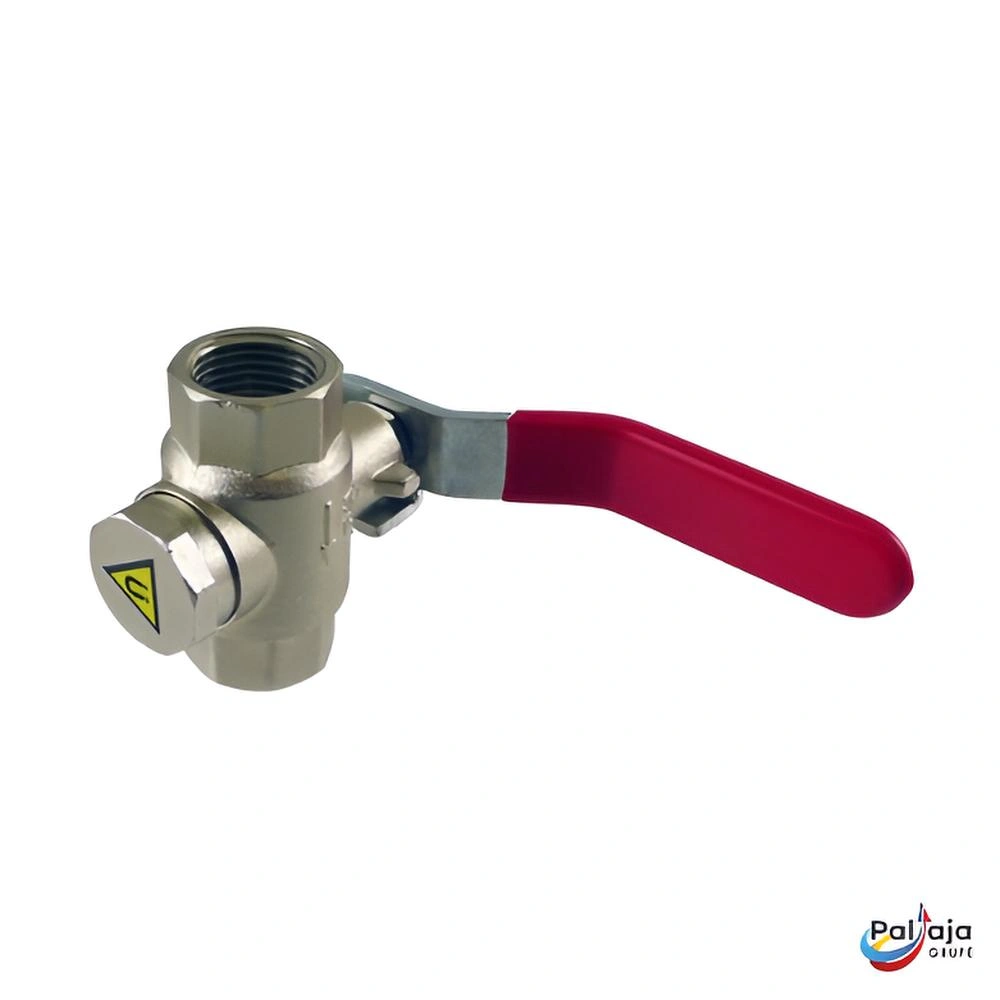

Magnetinio filtro vožtuvas
Regulus Magnet Filterball – tai rutulinis vožtuvas su integruotu filtru ir magnetu, skirtas šildymo sistemos vandens cirkuliacijai ir nešvarumų sulaikymui. Jis užtikrina pilną srauto uždarymą / atidarymą ir efektyviai sulaiko tiek magnetines, tiek ne magnetines daleles sistemos skystyje.
Pagrindinės savybės
- Skirtas šildymo sistemoms, šilumos siurbliams, saulės kolektoriams ir panašioms sistemos dalims.
- Integruotas magnetas ir filtras efektyviai sulaiko nešvarumus.
- Nereikalauja specialių įrankių valymui – lengvai išimamas ir valomas rankiniu būdu.
- Vientisas konstrukcinis vožtuvas su srauto reguliavimo galimybe.
Veikimo principas
- Vožtuvas užtikrina srauto pilną uždarymą arba atidarymą naudojant rutulinį mechanizmą.
- Integruotas filtras sulaiko nešvarumus (smulkias daleles), o magnetas pritraukia magnetines daleles.
- Valymas atliekamas uždarius vožtuvą, rankiniu būdu nuėmus magneto dangtelį, išėmus ir nuvalius sietelį bei magnetą.
Jungtys ir modeliai
Regulus Magnet Filterball yra kelių jungiamosios dalies dydžių variantų – vidiniai sriegiai nuo G 1/2″ iki G 2″, su rankenos arba „butterfly“ tipo valdymu.
Medžiagos
- Vožtuvo korpusas – nikeliuotas žalvaris.
- Magnetas – neodimio (NdFeB).
- Filtras – nerūdijančio plieno sietelis.
- Sandarinimo detalės – EPDM / PTFE medžiagos.
Pritaikymas
- Šildymo sistemų apsauga nuo magnetinių ir nemagnetinių nešvarumų.
- Apsaugo cirkuliacinius siurblius bei kitus įrenginius nuo užsikimšimo.
- Tinka sistemose su vandeniu ar antifrizo tirpalais.
Techninė Informacija - 1/2" F
| Kriterijus | Reikšmė |
|---|---|
| Kodas | 21227 |
| Jungtis | 1/2" F |
| DN | 15 mm |
| Ilgis G | 100 mm |
| Ilgis L | 55 mm |
| Aukštis H | 78 mm |
| Aukštis Hc | – |
| Pralaidumas Kvs | 4,6 m³/h |
| Svoris | 0,24 kg |
| Magnetinė indukcija | 3500 Gs |
Techninė Informacija - 3/4" F
| Kriterijus | Reikšmė |
|---|---|
| Kodas | 17404 |
| Jungtis | 3/4" F |
| DN | 20 mm |
| Ilgis G | 140 mm |
| Ilgis L | 65 mm |
| Aukštis H | 100 mm |
| Aukštis Hc | – |
| Pralaidumas Kvs | 7,8 m³/h |
| Svoris | 0,6 kg |
| Magnetinė indukcija | 7000 Gs |
Techninė Informacija - 1" F
| Kriterijus | Reikšmė |
|---|---|
| Kodas | 17405 |
| Jungtis | 1" F |
| DN | 25 mm |
| Ilgis G | 146 mm |
| Ilgis L | 78 mm |
| Aukštis H | 106 mm |
| Aukštis Hc | – |
| Pralaidumas Kvs | 10,2 m³/h |
| Svoris | 0,8 kg |
| Magnetinė indukcija | 7000 Gs |
Techninė Informacija - 5/4" F
| Kriterijus | Reikšmė |
|---|---|
| Kodas | 17406 |
| Jungtis | 5/4" F |
| DN | 32 mm |
| Ilgis G | 182 mm |
| Ilgis L | 87 mm |
| Aukštis H | 129 mm |
| Aukštis Hc | – |
| Pralaidumas Kvs | 19,0 m³/h |
| Svoris | 1,3 kg |
| Magnetinė indukcija | 7000 Gs |
