Aprašymas

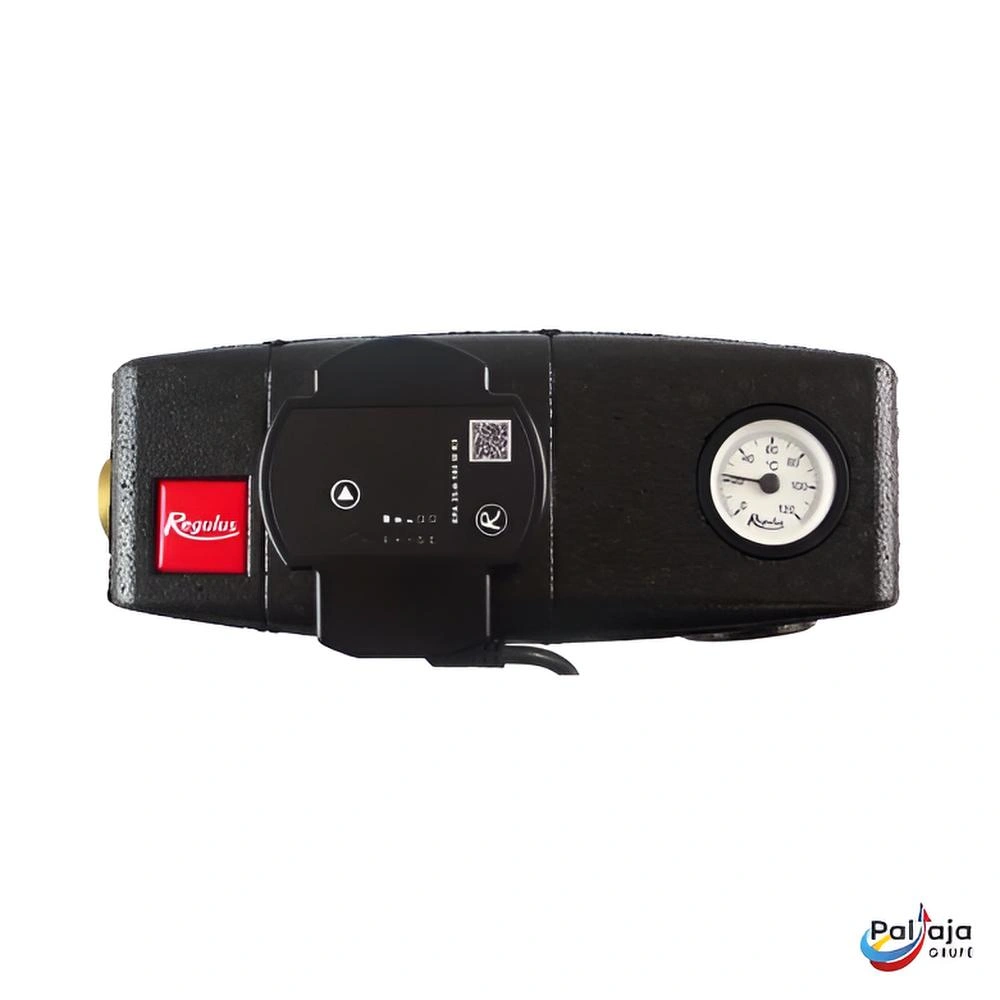

RGMAT E R8 1F krovimo mazgas
RGMAT E R8-1F krovimo mazgas skirtas palaikyti minimalų temperatūros lygį įeinant į katilą ar židinį per apkrovos vožtuvą, taip užkertant kelią žematemperatūrei korozijai ir katilo užteršimui. Šis modulis žymiai sumažina kondensato susidarymą ir katilo taršą, pagerina kuro degimo efektyvumą bei prailgina katilo eksploatacijos laiką.
Darbo principas
RGMAT E R8-1F modulis palaiko minimalų įeinančio vandens temperatūros lygį į katilą, kad būtų išvengta flue dujų kondensato ir žematemperatūrios korozijos katilo degimo kameroje. Todėl kuro degimo efektyvumas padidėja ir katilo tarnavimo laikas pailgėja.

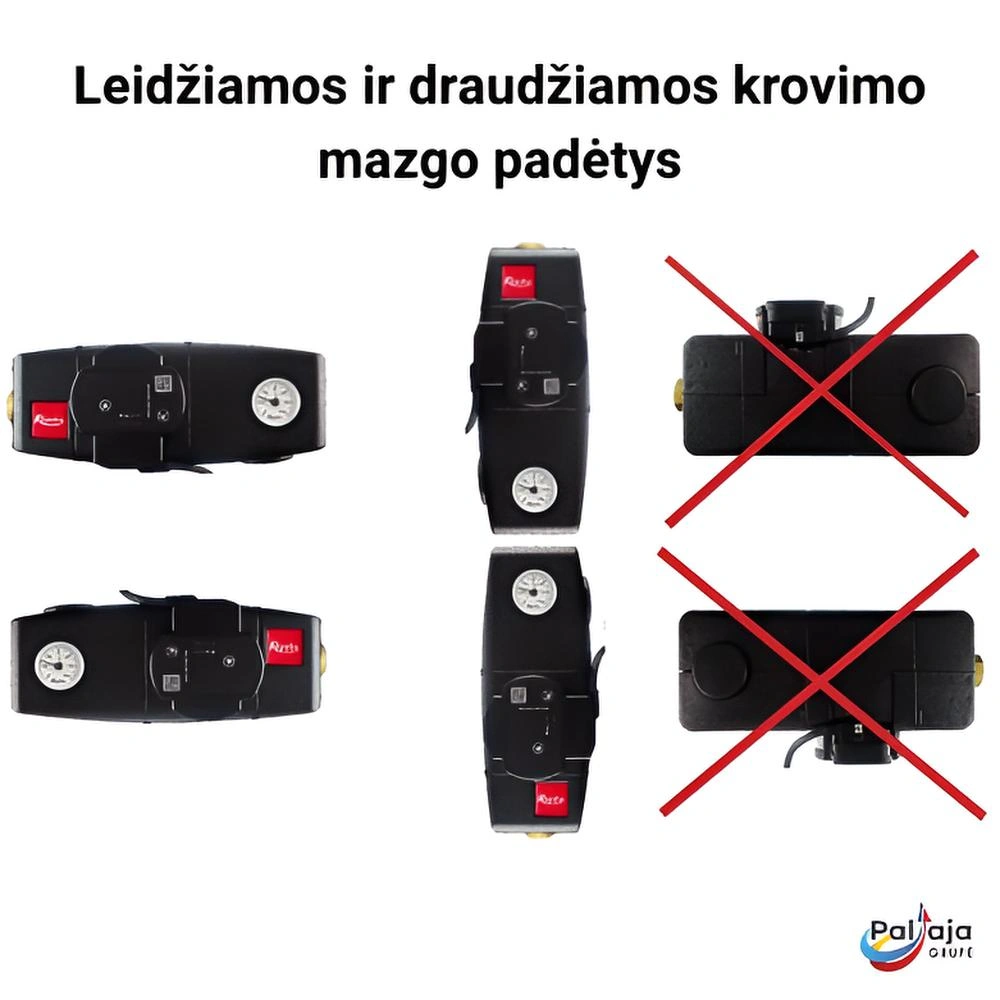

Montavimas
Montuojama tiesiogiai ant katilo grįžtamojo vamzdyno. Rekomenduojama minimalus atstumas nuo sienos iki vamzdyno ašies – bent 100 mm, kad būtų lengva pašalinti izoliaciją, jei reikia.

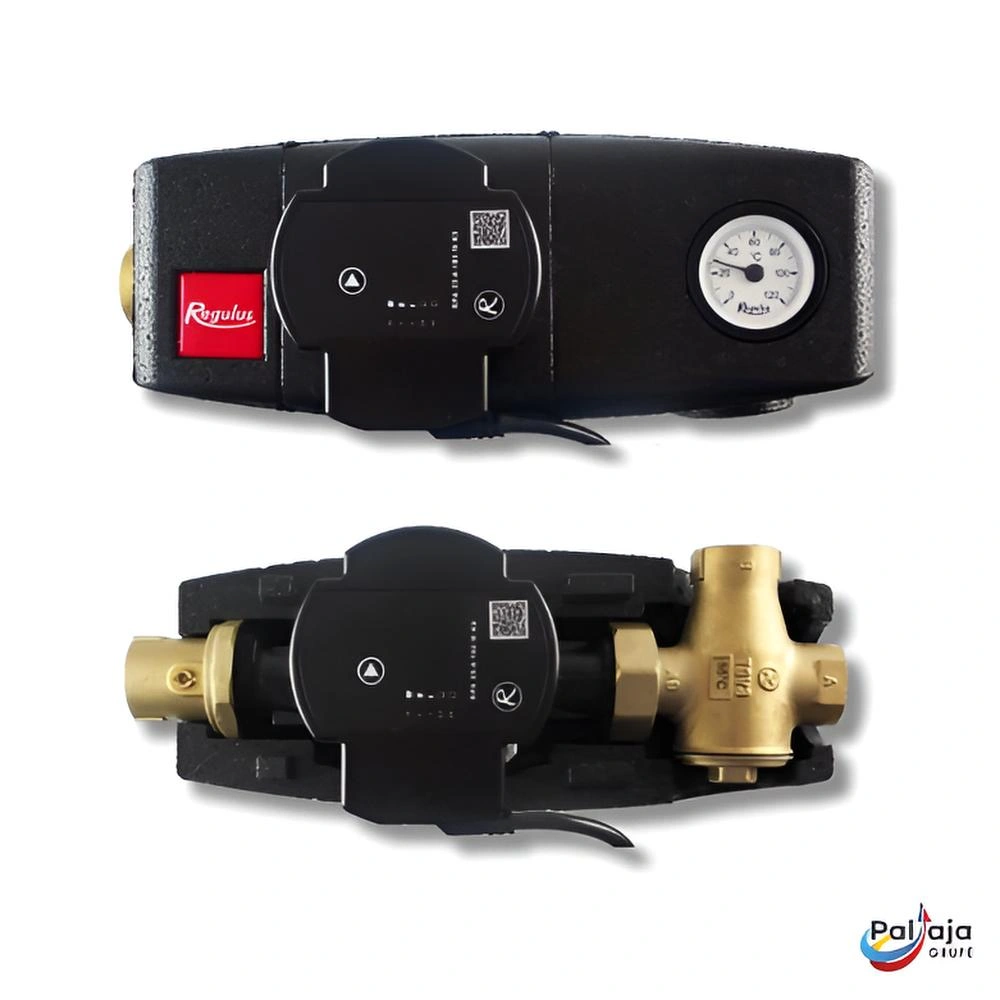

Komponentai
Apkrovos modulis susideda iš:
- cirkuliacinės siurblio Regulus RPA 25-8;
- kamuolinio vožtuvo su sujungimo veržle;
- TSV3B apkrovos vožtuvo su termostatinio atskyrimo funkcija;
- termometro;
- šilumos izoliacijos.
Paskirtis
- Skirtas šildymo sistemoms su kietojo kuro katilais ar židiniais.
- Saugoti katilo degimo kamerą nuo žematemperatūros korozijos.
- Palaikyti reikiamą įeinančio vandens temperatūrą į katilą.
Galimos versijos ir atidarymo temperatūros
Žemiau pateiktos versijos su skirtingomis atidarymo temperatūromis:
- RGMAT E 45 R8-1F: 45 °C
- RGMAT E 55 R8-1F: 55 °C
- RGMAT E 65 R8-1F: 65 °C
- RGMAT E 70 R8-1F: 70 °C
Darbinės medžiagos srovė
Skystis turi būti:
- vanduo;
- vandens-glikolio mišinys (maks. 1:1); pH intervalas rekomenduojamas 6,5–8,5.
Techninė Informacija
| Kriterijus | Reikšmė |
|---|---|
| Kodai ir maksimalus katilo galingumas | |
| Kodas 21374 | Atidarymo temperatūra 45 °C, maks. katilo galia 54 kW |
| Kodas 21115 | Atidarymo temperatūra 55 °C, maks. katilo galia 42 kW |
| Kodas 21122 | Atidarymo temperatūra 65 °C, maks. katilo galia 30 kW |
| Kodas 21375 | Atidarymo temperatūra 70 °C, maks. katilo galia 26 kW |
| Techniniai duomenys | |
| Darbinė skysčio temperatūra | 5–95 °C |
| Maksimalus darbinis slėgis | 6 bar |
| Minimalus darbinis slėgis | 0,5 bar |
| Aplinkos darbinė temperatūra | 5–40 °C |
| Maksimalus santykinis drėgnumas | 80 % (be kondensacijos) |
| Apkrovos vožtuvo reguliavimo diapazonas | Atidarymo temperatūra + 5 °C |

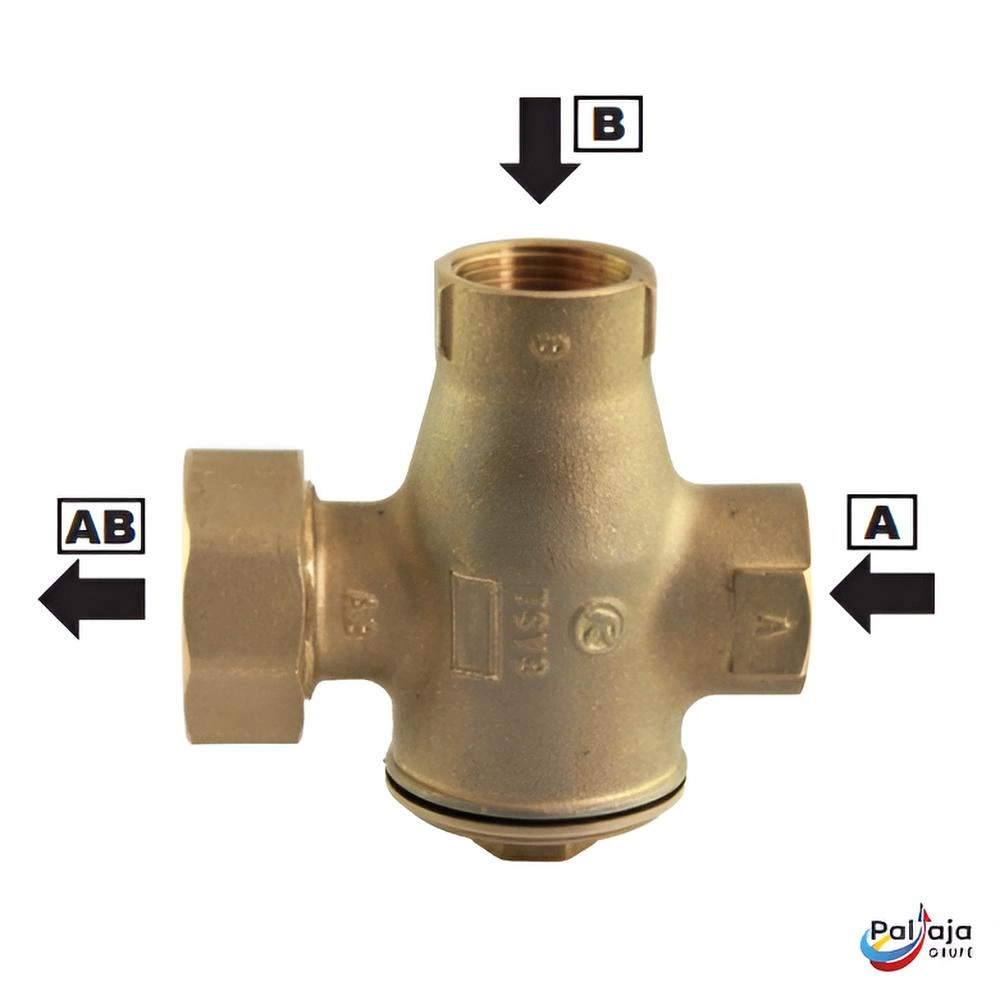

| Apkrovos vožtuvo Kvs (A → AB) | 6,2 m³/h |
| Apkrovos vožtuvo Kvs (B → AB) | 4,4 m³/h |
| Siurblio variklio apsauga | Integruota |
| Bendrieji matmenys | 325 × 140 × 155 mm |
| Bendras svoris | 3,1 kg |
| Prijungimai | 3 × G 1" F |
| Elektriniai duomenys | |
| Maitinimas | 230 V, 50 Hz |
| Maksimali galia | 65 W |
| Maksimali srovė | 0,65 A |
| Apsaugos klasė | IP44 |
| Medžiagos | |
| Izoliacija | EPP RG 60 g/l |
| Apkrovos vožtuvas ir jungtys | Žalvaris |
| Termostatinis elementas ir kamščio sandariklis | EPDM |
| Apkrovos vožtuvo kūgio sandariklis | NBR |
