Aprašymas

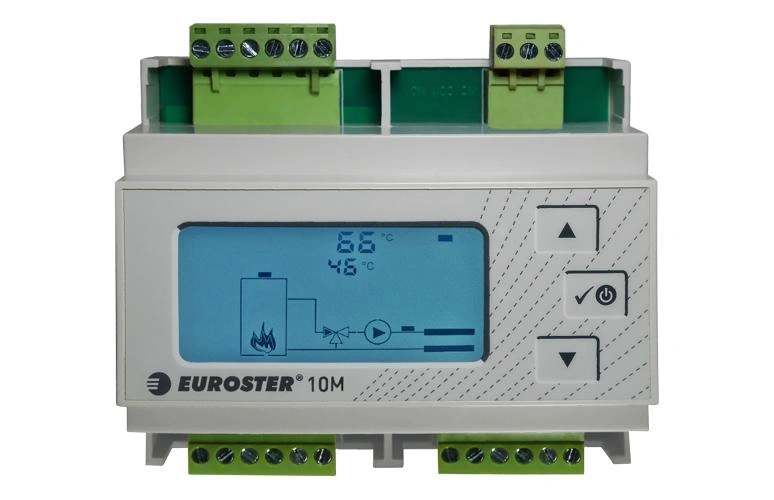

Maišymo vožtuvų valdikliai Euroster 10M
Maišymo vožtuvo pavara ir centrinio šildymo siurblio valdiklis su šilumos šaltinio valdymo funkcija.

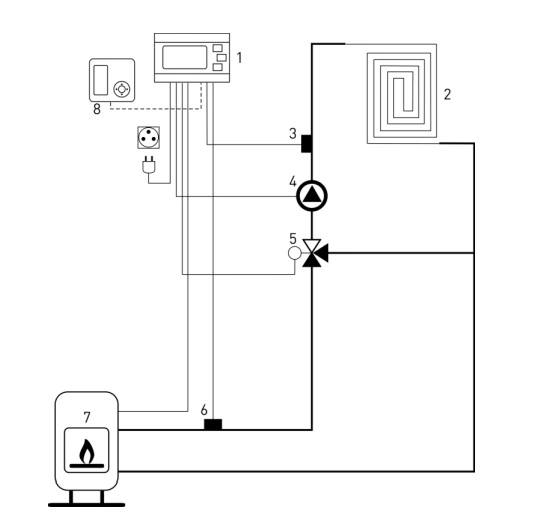

„Euroster 10M“ valdiklis skirtas šildymo kontūro (pvz., grindų šildymo) temperatūrai reguliuoti naudojant maišymo vožtuvą su 3 taškų valdoma pavara (230 V). Temperatūra valdoma naudojant PI (proporcinis-integralinis) algoritmą, užtikrinantį greitą ir tikslų įvairių apkrovų valdymą. Prietaisas taip pat įjungia centrinio šildymo siurblį, bendradarbiauja su kambario termostatu ir valdo dujinį katilą ar kitą šildymo įrenginį.
Privalumai
- palaiko nustatytą šildymo kontūro temperatūrą,
- valdo 3 taškų 230 V maišymo vožtuvo pavarą,
- valdo centrinio šildymo kontūro siurblį,
- bendradarbiauja su kambario reguliatoriumi,
- matuoja šilumos šaltinio temperatūrą,
- turi be įtampos išėjimą šilumos šaltiniui įjungti,
- apsaugo grandinę nuo perkaitimo – nustato reguliuojamos grandinės aliarmo temperatūrą,
- funkcija, apsauganti įrenginį nuo užšalimo,
- temperatūros rodmenų korekcija,
- galimybė nuolat apšviesti ekraną,
- siurblių ir vožtuvų apsauga nuo sąstingio – Anti-Stop funkcija,
- siurblio ir vožtuvo veikimo bandymas,
- pilnas jutiklių komplektas,
- montavimas elektros spintoje (6 moduliai) ant 35 mm DIN bėgelio.
Šildymo kontūro valdikliai
Šildymo kontūro valdikliai Euroster – tai įrenginiai, pagaminti naudojant aukštos klasės komponentus, kurie užtikrina tinkamą šildymo instaliacijos reguliavimą. Priklausomai nuo modelio, jie leidžia nepriklausomai valdyti: 2, 3 arba 4 šildymo kontūrus. Visi modeliai turi grafinį ekraną ir daugiafunkcę rankenėlę, užtikrinančią intuityvų valdymą.
Techninė Informacija
| Kriterijus | Reikšmė |
|---|---|
| Valdomas įrenginys | 3 taškų pavara 230V 50Hz maišymo vožtuvas, centrinio šildymo cirkuliacinis siurblys, šilumos šaltinis |
| Maitinimo įtampa | 230V 50Hz |
| Didžiausia išėjimo apkrova | 100 W (kiekviena išvestis) |
| Maksimalus valdiklio energijos suvartojimas | 2 In |
| Relės išėjimas, įtampa | maišymo vožtuvo pavara (atidarymas, uždarymas), centrinio šildymo siurblys |
| Relės išėjimas, be įtampos | šilumos siurblys ar kitas šildymo įrenginys |
| Temperatūros matavimo diapazonas | nuo -30°C iki +110°C |
| Temperatūros reguliavimo diapazonas – centrinio šildymo kontūras | nuo +10°C iki +70°C |
| Temperatūros kontrolės tikslumas | 1°C |
| Temperatūros tikslumas | 1°C |
| Vizualinis signalizavimas | LCD ekranas su apšvietimu |
| Eksploatacinė / laikymo temperatūra | nuo +5°C iki +40°C / nuo 0°C iki 55°C |
| Apsaugos laipsnis | IP20 |
| Spalva | pilka |
| Montavimo būdas | ant 35 mm DIN bėgelio, sumontuotas apsauginėje spintelėje |
| Valdiklio svoris su laidais | 320 g |
| Standartai, patvirtinimai, sertifikatai | atitiktis EMC, LVD ir RoHS direktyvoms |
| Garantinis laikotarpis | 2 metai |
| Matmenys (P/A/G) mm | 106/90/59 |
| Valdiklio įranga | Euroster 10M valdiklis, 2 m maitinimo laidas, temperatūros jutikliai (3 m - 2 vnt.), jutiklių dirželiai, naudojimo ir montavimo instrukcija su garantija |
