Aprašymas

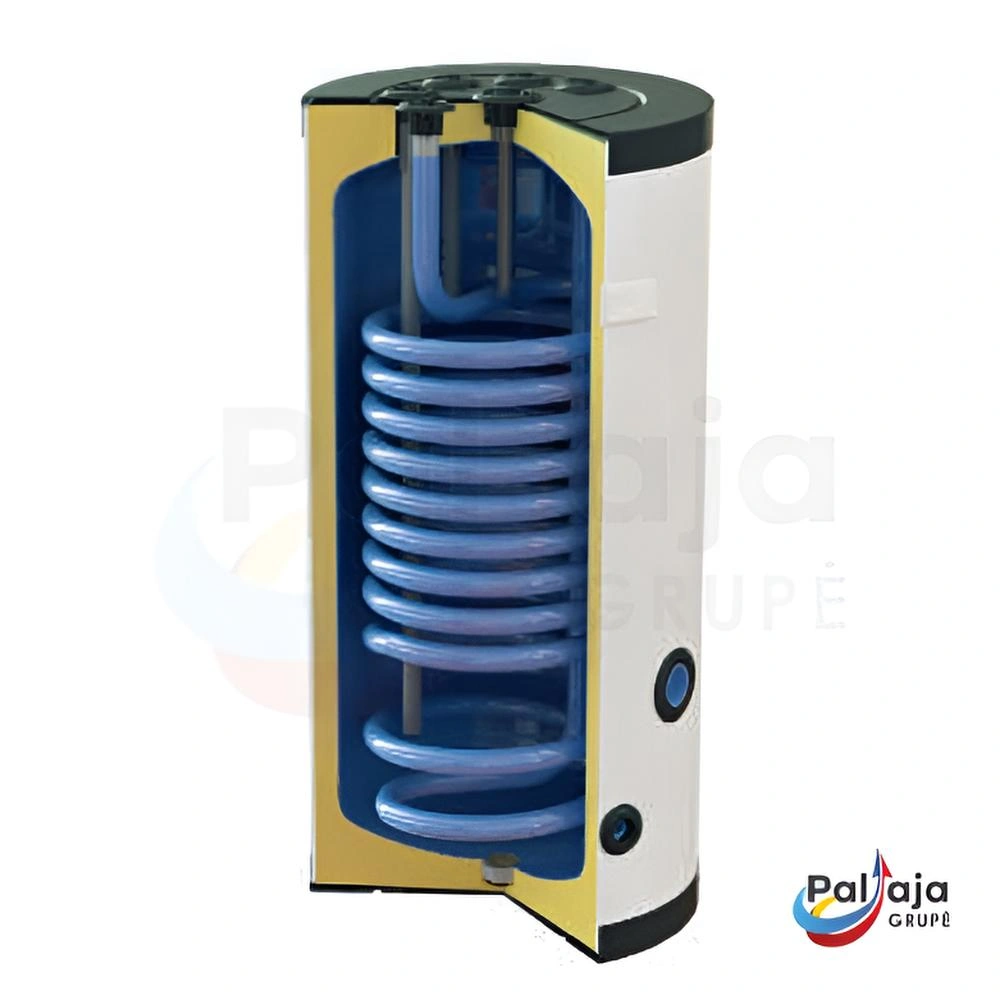

BT U 01-120 vandens šildytuvai
BT serijos vandens šildytuvai skirti efektyviam karšto vandens kaupimui buitiniam naudojimui. Jie pagaminti iš anglinio plieno, fosfatuoti ir padengti aukštos kokybės keraminiu emaliu, tinkamu geriamajam vandeniui. Vandens šildytuvai turi DN 120 apžiūros flanšo angą. Šilumokaičiai pagaminti iš anglinio plieno. Didžiausias darbinis slėgis yra 0,6 MPa, temperatūra - 95 °C.
BT vandens šildytuvai gaminami nuo 120 iki 500 litrų su vientisa PU izoliacija, nuo 750 iki 2000 litrų – su nuimama izoliacija.
Žymėjimas: КНТ ВТ-PREMIUM-XY-V-WP-PU
КНТ ВТ-XY-V-GP-PS
BT - serija:
- X - viršutinių šilumokaičių skaičius
- Y - apatinių šilumokaičių skaičius
- V - standartinis dydis
- WP-PU - balta izoliacijos spalva, vientisa poliuretano putų izoliacija
- GP-PS - pilka izoliacijos spalva, nuimama izoliacija

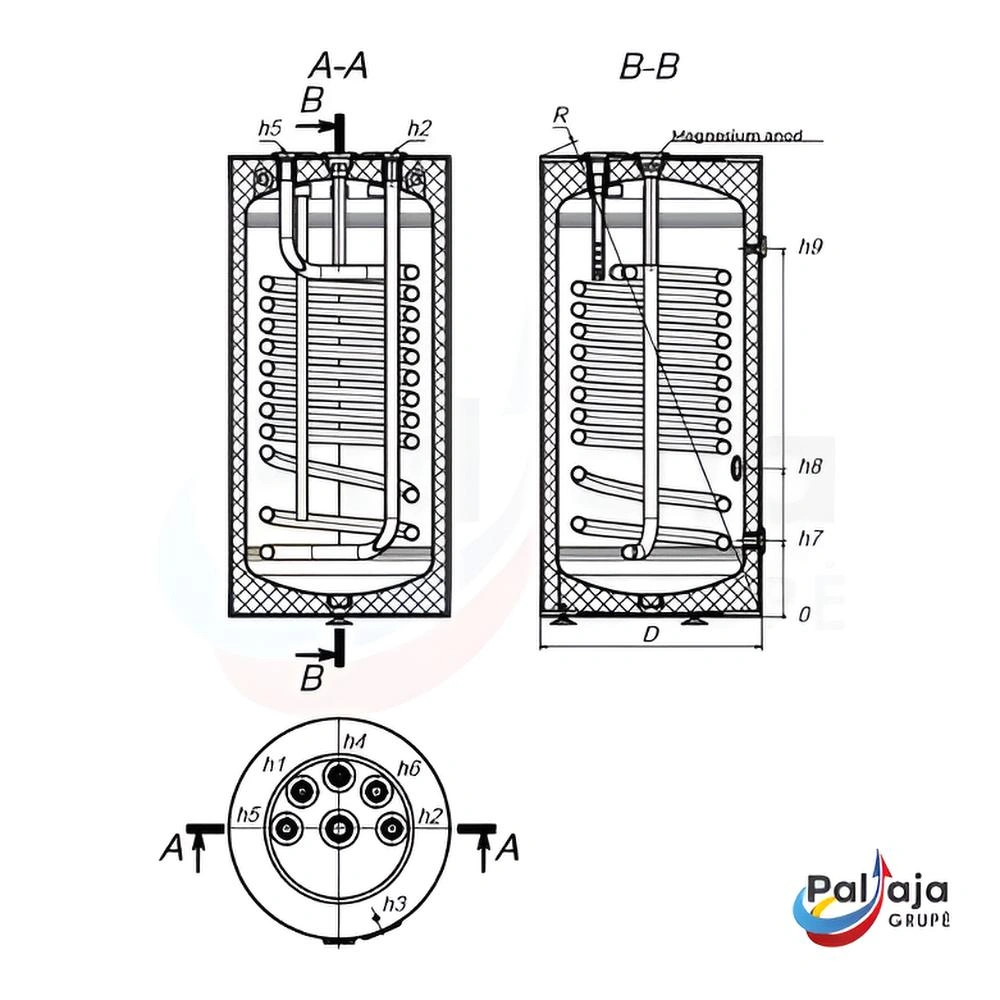

Techninė informacija - Modelis 120 (ВТU010120WPPU/2)
| Kriterijus | Reikšmė |
|---|---|
| Nominalus tūris | 120 l |
| Šalto vandens padavimo vamzdis h1 | 3/4” / 1057 mm |
| Šilumokaičio grįžtamoji atšaka h2 | 3/4” / 1057 mm |
| Mova h3 | 1057 mm |
| Recirkuliacijos vamzdis h4 | 3/4” / 1057 mm |
| Šilumokaičio padavimo vamzdis h5 | 3/4” / 1057 mm |
| Karšto vandens išleidimo vamzdis h6 | 3/4” / 1057 mm |
| Drenažo vamzdis h7 | 1/2” / 173 mm |
| Kaitinimo elemento vamzdis h8 | 6/4” / 338 mm |
| Mova h9 | 838 mm |
| Šilumokaičio tūris | 7,6 l |
| Šilumokaičio plotas | 1,2 m² |
| Šilumokaičio galia (70/10/45 ºC) | 28 kW |
| Pastovi šilumokaičio galia | 700 l/h |
| Šilumokaičio darbinis slėgis | 1 MPa |
| Didžiausias darbinis bako slėgis | 0,6 MPa |
| Bendras aukštis H | 1057 mm |
| Skersmuo be izoliacijos d / su izoliacija D | 430 mm / 505 mm |
| Bendras tūris | 126 l |
| Nominalus tūris | 116 l |
| Magnio anodo svoris | 0,6 kg |
| Magnio anodo ilgis | 350 mm |
| Masė | 47 kg |
| Pasvirimo spindulys R | 1162 mm |
| Kaitinimo elemento ilgis | 380 mm |
| Energijos vartojimo efektyvumo klasė | A |
