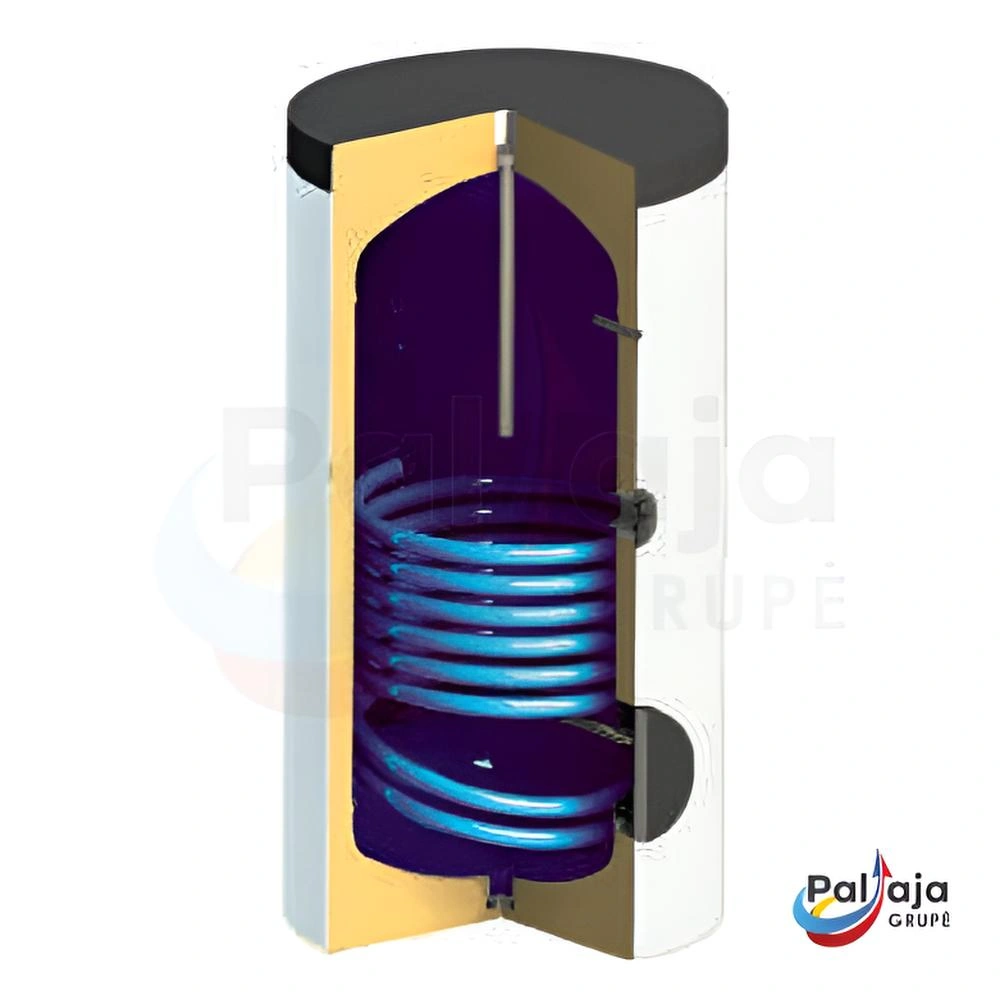

BT Premium 01-500 vandens šildytuvai
BT serijos vandens šildytuvai skirti efektyviam karšto vandens kaupimui buitiniam naudojimui. Jie pagaminti iš anglinio plieno, fosfatuoti ir padengti aukštos kokybės keraminiu emaliu, tinkamu geriamajam vandeniui. Vandens šildytuvai turi DN 120 apžiūros flanšo angą. Šilumokaičiai pagaminti iš anglinio plieno. Didžiausias darbinis slėgis yra 0,6 MPa, temperatūra - 95 °C.
BT vandens šildytuvai gaminami nuo 120 iki 500 litrų su vientisa PU izoliacija, nuo 750 iki 2000 litrų – su nuimama izoliacija.
Žymėjimas: КНТ ВТ-PREMIUM-XY-V-WP-PU
КНТ ВТ-XY-V-GP-PS
BT - serija:
- X - viršutinių šilumokaičių skaičius
- Y - apatinių šilumokaičių skaičius
- V - standartinis dydis
- WP-PU - balta izoliacijos spalva, vientisa poliuretano putų izoliacija
- GP-PS - pilka izoliacijos spalva, nuimama izoliacija

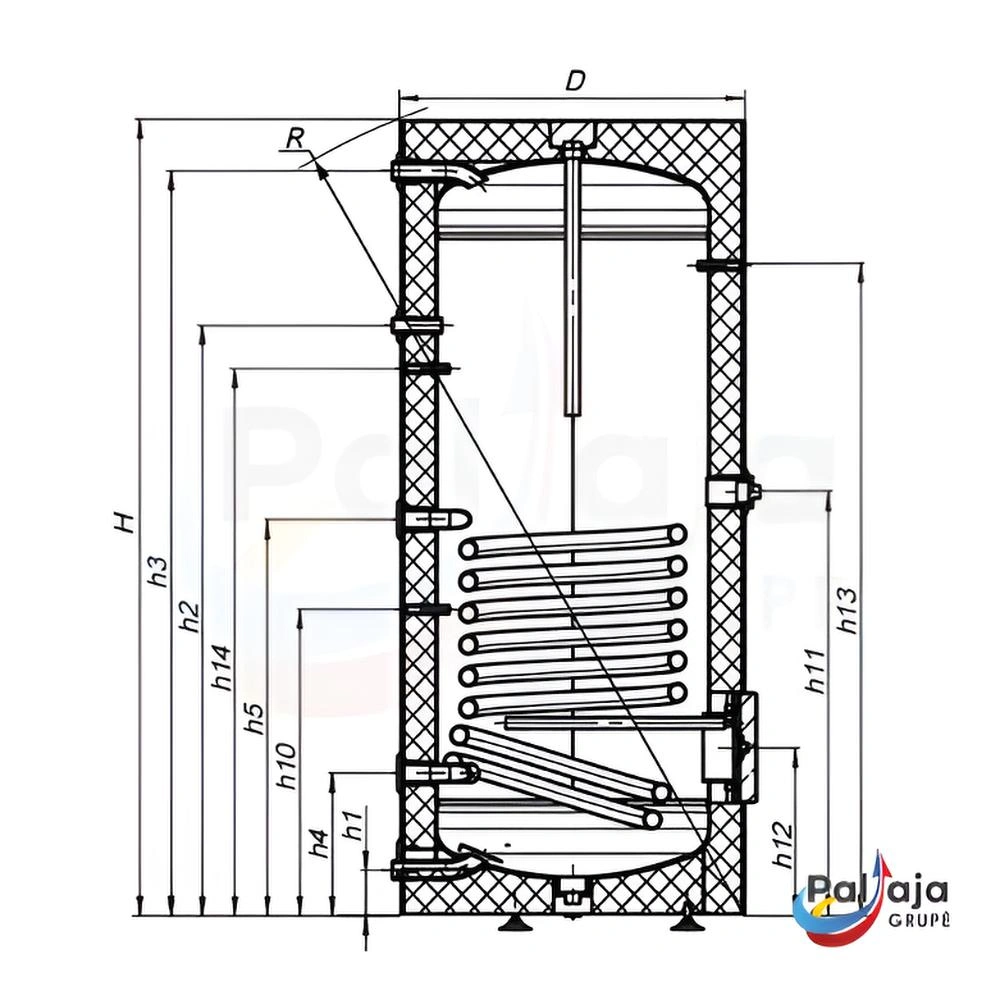

Techninė Informacija – Modelis 500 (ВТP010500WPPU)
Kriterijus | Reikšmė |
---|---|
Šalto vandens įvadas h1 | 1” / 92 mm |
Recirkuliacijos vamzdis h2 | 3/4” / 1277 mm |
Karšto vandens išvadas h3 | 1” / 1582 mm |
Apatinio šilumokaičio grįžtamoji jungtis h4 | 5/4” / 267 mm |
Apatinio šilumokaičio padavimo jungtis h5 | 5/4” / 852 mm |
Jutiklio mova h14 | 1177 mm |
Mova h10 | 657 mm |
Šildymo elemento mova h11 | 6/4” / 914 mm |
TU1 inspekcinis flanšas / šildymo elemento jungtis h12 | 6/4” / 312 mm |
Termometro mova h13 | 1407 mm |
Apatinio šilumokaičio tūris | 21,9 l |
Apatinio šilumokaičio plotas | 2,5 m² |
Apatinio šilumokaičio galia (70/10/45 °C) | 58 kW |
Pastovus apatinio šilumokaičio našumas | 1400 l/h |
Šilumokaičio darbinis slėgis | 1 MPa |
Didžiausias darbinis talpos slėgis | 0,6 MPa |
Bendras aukštis H | 1683 mm |
Skersmuo be izoliacijos / su izoliacija D | 652 / 784 mm |
Bendras tūris | 480 l |
Nominalus tūris | 456 l |
Magnio anodo svoris | 1,3 kg |
Magnio anodų ilgis (pagr./papildomas) | 650 / 400 mm |
Vidinis katilo paviršiaus plotas | 5,95 m² |
Masė | 123 kg |
Apvartos spindulys R | 1856 mm |
Inspekcinis liukas | Dn 120 |
Šildymo elemento ilgis | 620 mm |
Energijos vartojimo efektyvumo klasė | В |
